American Unified Thread (UN): Conform standardului ANSI/ASME B1.1, unghiul filetului este de 60°.
Design cu trei dinți: Există trei muchii de tăiere pe unealtă, care pot procesa mai multe fire în același timp pentru a îmbunătăți eficiența prelucrării.
Duritate de prelucrare recomandată: HRC≤45°
| Pitch | Dinții grosieri UNC | Dinți Fini UNF | Diametrul lamei d1 | Diametrul de evitare d2 | Lungimea efectivă a lamei L1 | Diametrul mânerului D | Lungimea totală L | Număr de lame | Diametrul găurii inferioare |
| 80 | Nr.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | Nr.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | Nr.1-64 | Nr.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | Nr.2-56 | Nr.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | Nr.3-48 | Nr.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | Nr.4, Nr.5-40 | Nr.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | Nr.5-40 | Nr.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | Nr.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | Nr.6, Nr.8-32 | Nr.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | Nr.8-32 | Nr.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | Nr.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | Nr.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16"-14 | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

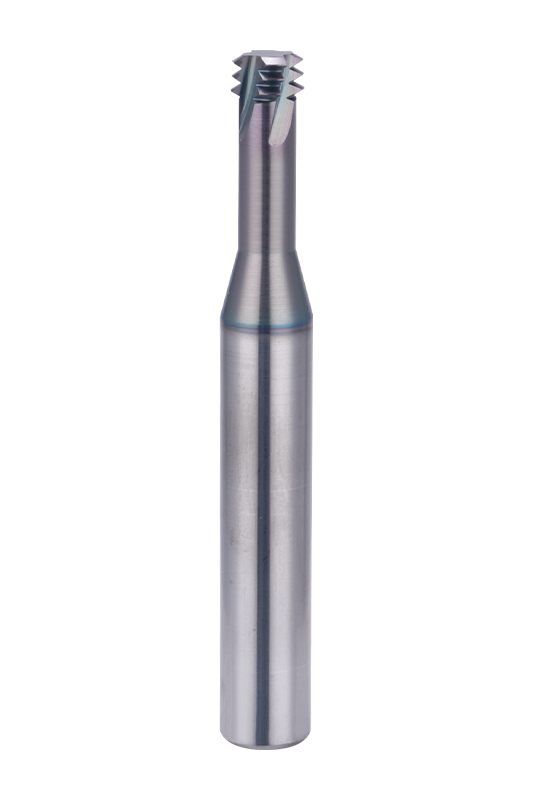

Freza standard ANSI/ASME B1.1 pentru filet cu dinți de 60°UN urmează standardul ANSI/ASME B1.1 pentru filetele Unified National (UN), asigurând o geometrie precisă a filetului cu un unghi de filet de 60°. Designul de tăiere cu trei dinți permite prelucrarea simultană a mai multor trasee de filet, îmbunătățind eficiența prelucrarii și reducând sarcina de tăiere, făcându-l deosebit de potrivit pentru fabricarea filetului de înaltă precizie.
Cuțitul este compatibil cu o gamă largă de materiale, inclusiv oțel carbon, oțel aliat, oțel inoxidabil, fontă, aliaje de aluminiu, aliaje de cupru și alte metale neferoase. Cu o gamă optimă de performanță pentru materiale de până la HRC≤45°, menține performanța de tăiere stabilă și durata de viață extinsă a sculei, asigurând precizie și consistență ridicate în prelucrarea filetului.
Este disponibilă o gamă flexibilă de specificații, care acoperă dimensiuni de la Nr. 0-80 la 7/16"-14, oferind diferite diametre de tăiere și lungimi de tăiere eficiente pentru a se adapta diferitelor adâncimi de filetare și cerințe de prelucrare. Unghiul elicei atent proiectat minimizează rezistența la tăiere și uzura sculei, făcând din această freză o alegere excelentă atât pentru producția de masă, cât și pentru aplicațiile de prelucrare de mare precizie.
