Freze cu cap plat cu 4 flute

Materiale prelucrate	Fontă Fontă nodulară		Oțel carbon, oțel aliat ~750N/mm²		Oțel carbon, oțel aliat ~30HRC		Oțel precălit, oțel călit și călit ~40HRC		Oțel inoxidabil		Oțel precălit, oțel călit și călit ~50HRC
Diametrul (mm)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

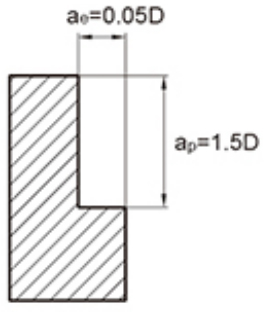

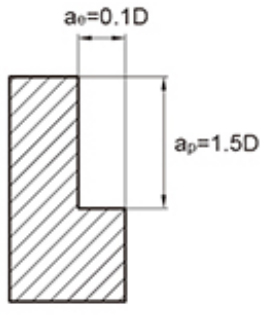

Adâncimea maximă de tăiere
									Diametrul sculei	Adâncime de tăiere ap
									∅1	0,15D
									∅3	0,3D

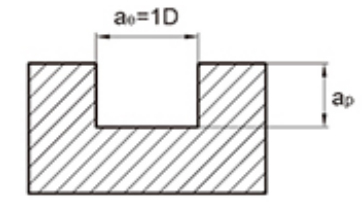

Tabelul de mai sus prezintă valorile standard pentru prelucrarea cu frezare laterală. Când tăiați canelurile cu unealta, viteza ar trebui să fie de 50% ~ 70% din tabelul de mai sus, iar viteza de avans ar trebui să fie de 40% ~ 60% ca valoare standard.
2. Vă rugăm să utilizați mașini-unelte de înaltă precizie și suporturi pentru scule.
3. Vă rugăm să utilizați lichid de răcire cu aer sau de tăiere, care este mai puțin probabil să producă fum.
4. Se recomandă utilizarea frezării secvenţiale pentru frezarea laterală.
Când rigiditatea mașinii-unelte și a instalației piesei de prelucrat este slabă, pot apărea vibrații și sunet anormal. În acest caz, viteza și viteza de avans din tabelul de mai sus ar trebui reduse de la an la an.
6. Minimizați pe cât posibil lungimea de deasupra sculei fără interferențe.

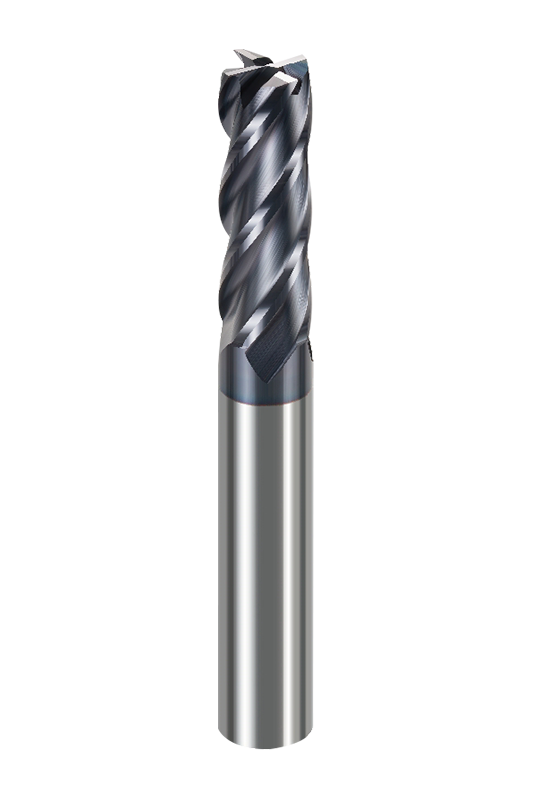

Frezele cu cap plat cu 4 caneluri NNC-4T au o varietate de diametre de la 1 mm la 20 mm și pot fi asortate cu diferite lungimi ale lamei și lungimi totale, ajutând procesatorii să o utilizeze în mod flexibil în diferite scenarii, cum ar fi spații înguste sau suprafețe mari de tăiere. Prin combinarea diferitelor soluții de dimensiuni, se poate obține un echilibru bun între eficiența procesării și finisarea suprafeței, potrivite pentru diverse nevoi de producție.

Adoptă un design cu cap plat cu patru caneluri, cu un unghi elice de 35°. Unghiul de greblare a sculei și unghiul de spate sunt optimizate cu atenție pentru a reduce eficient rezistența la tăiere. Are o gamă mai largă de performanțe generale, o distribuție uniformă a muchiei de tăiere și poate menține vibrații mai mici și o îndepărtare mai lină a așchiilor în timpul tăierii, asigurând în același timp o performanță stabilă de tăiere în timpul procesării de mare viteză.

În ceea ce privește producția, frezele cu cap plat cu caneluri NNC-4T utilizează tehnologia de șlefuire CNC de înaltă precizie pentru a asigura margini ascuțite și toleranțe dimensionale strict controlate. Acoperirea suprafeței folosește cea mai recentă acoperire compozită crom-aluminiu, care are o duritate excelentă la temperatură ridicată și o stabilitate la oxidare, prelungind astfel durata de viață a sculei și îmbunătățind calitatea suprafeței prelucrate.

Această freză este potrivită pentru prelucrarea unei varietăți de materiale, cum ar fi oțel carbon, oțel aliat, oțel turnat, oțel inoxidabil și fontă, în special pentru piesele de prelucrat cu o duritate care nu depășește 45HRC.
