Filet unificat american (UN): Conform standardului ANSI/ASME B1.1, unghiul filetului este de 60°.
Design complet al filetului: muchia de tăiere a sculei acoperă întregul profil al filetului, iar prelucrarea filetului poate fi finalizată dintr-o singură mișcare.
Duritate de prelucrare recomandată: HRC≤40°

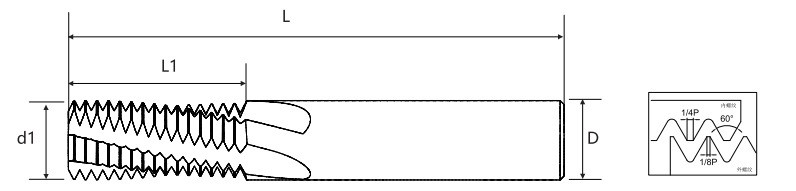

| Pitch | Dinții grosieri UNC | Dinți Fini UNF | Dinți ultrafine UNEF | Diametrul lamei d1 | Lungimea efectivă a lamei L1 | Diametrul mânerului D | Lungimea totală L | Număr de lame | Diametrul găurii inferioare |
| 36 |
| Nr.8-36 |
| 3 | 8.5 | 4 | 50 | 3 | 3.5 |
| 32 |
| Nr.10-32 | Nr.12-3/8"-32 | 3.5 | 11.1 | 4 | 50 | 3 | 4 |
| 28 |
| Nr.12-28,1/4"-28 | 7/16",1/2"-28 | 4 | 11.8 | 4 | 50 | 3 | 4.6 |
| 28 |
| 1/4"-28 | 7/16",1/2"-28 | 5 | 12.7 | 6 | 60 | 3 | 5.5 |
| 28 |
|
| 7/16",1/2"-28 | 9.2 | 22.7 | 10 | 75 | 4 | 10.2 |
| 24 | N0.10-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 3.2 | 10.6 | 4 | 50 | 3 | 3.8 |
| 24 | NR.12-24 | 5/16",3/8"-24 | 9/16",1/16"-24 | 4 | 11.6 | 4 | 50 | 3 | 4.5 |
| 24 |
| 5/16",3/8"-24 | 9/16",1/16"-24 | 6 | 15.9 | 6 | 60 | 3 | 6.8 |
| 24 |
| 3/8"-24 | 9/16",1/16"-24 | 7.8 | 19.1 | 8 | 60 | 3 | 8.5 |
| 24 |
|
| 9/16",1/16"-24 | 11.9 | 28.6 | 12 | 75 | 4 | 13.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4 | 12.7 | 4 | 50 | 3 | 5.2 |
| 20 | 1/4"-20 | 7/16",1/2"-20 | 3/4",1"-20 | 4.88 | 13 | 6 | 60 | 3 | 5.2 |
| 20 |
| 7/16",1/2"-20 | 3/4",1"-20 | 9 | 22.9 | 10 | 75 | 4 | 9.8 |
| 20 |
| 1/2"-20 | 3/4",1"-20 | 10 | 25.4 | 10 | 75 | 4 | 11.5 |
| 20 |
|
| 3/4",1"-20 | 12 | 38.1 | 12 | 75 | 4 | 17.8 |
| 18 | 5/16"-18 | 9/16",5/8"-18 | 11/16",1 11/16"-18 | 5.8 | 16.9 | 6 | 60 | 3 | 6.5 |
| 18 |
| 9/16",5/8"-18 | 11/16",1 11/16"-18 | 10 | 29.6 | 10 | 75 | 4 | 12.8 |
| 18 |
| 5/8"-18 | 11/16",1 11/16"-18 | 11.9 | 32.5 | 12 | 75 | 4 | 14.5 |
| 16 | 3/8"-16 | 3/4"-16 |
| 7.6 | 19.1 | 8 | 60 | 3 | 8 |
| 16 |
| 3/4"-16 |
| 12 | 28 | 12 | 75 | 4 | 17.5 |
| 14 | 7/16"-14 | 7/8"-14 |
| 8 | 20 | 8 | 60 | 3 | 9.3 |
| 14 |
| 7/8"-14 |
| 16 | 39.9 | 16 | 100 | 4 | 20.5 |
| 13 | 1/2"-13 |
|
| 8 | 20 | 8 | 60 | 3 | 10.8 |
| 12 | 9/16"-12 | 1",1 1/2"-12 |
| 10 | 28 | 10 | 75 | 4 | 12.3 |
| 12 |
| 1",1 1/2"-12 |
| 16 | 40 | 16 | 100 | 4 | 23.5 |
| 11 | 5/8"-11 |
|
| 12 | 30 | 12 | 75 | 4 | 13.5 |
| 10 | 3/4"-10 |
|
| 12 | 30 | 12 | 75 | 4 | 16.5 |
| 9 | 7/8"-9 |
|
| 16 | 38 | 16 | 100 | 4 | 19.5 |
| 8 | 1"-8 |
|
| 16 | 40 | 16 | 100 | 4 | 22 |

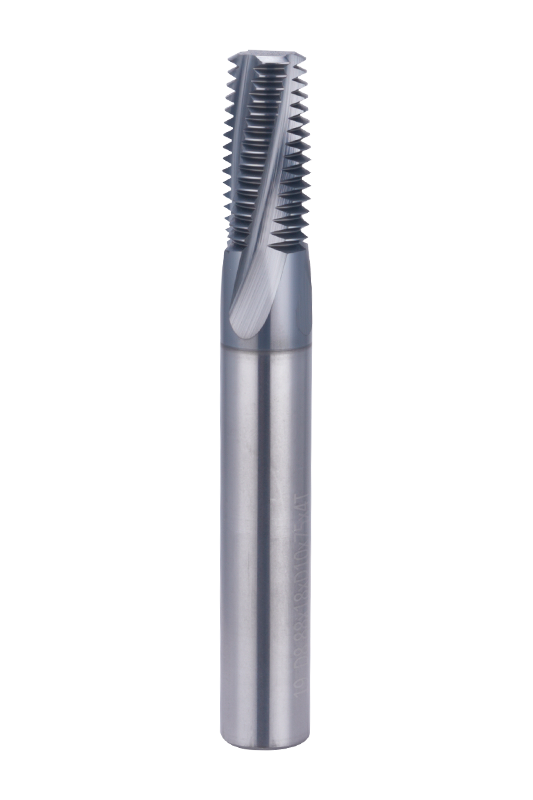

Freza standard 60°UN ANSI/ASME B1.1 cu filet complet depășește procesele convenționale de filetare în prelucrarea cu găuri adânci, găuri oarbe și materiale dure. Reduce eficient sarcina de tăiere, minimizează riscul de rupere a sculei și prelungește durata de viață a sculei. Prin selectarea specificațiilor adecvate pentru scule, utilizatorii pot atinge un echilibru între prelucrarea de înaltă eficiență și calitatea filetului fin, îndeplinind diverse cerințe ale aplicațiilor industriale.
Acest produs este proiectat conform standardului ANSI/ASME B1.1, având un unghi de filet de 60° cu o muchie de tăiere cu dinți întregi care acoperă întregul profil al filetului. Asigură precizie și consecvență ridicate în prelucrarea filetului, compatibil cu diverse standarde unificate de filet (UNC, UNF, UNEF) atât pentru frezarea filetului intern, cât și a celui extern. Este deosebit de potrivit pentru aplicații de prelucrare care necesită precizie și fiabilitate ridicate.
Cuțitul este compatibil cu o gamă largă de materiale, inclusiv oțel carbon, oțel aliat, oțel inoxidabil, aliaje de aluminiu, aliaje de cupru și unele materiale plastice de inginerie. Configurațiile flexibile ale parametrilor, cum ar fi diferite diametre ale frezei (d1), diametrele tijei (D), lungimile totale (L) și specificațiile filetului, permit adaptabilitatea la diferite piese de prelucrat și nevoi de prelucrare. Este recomandat pentru materiale cu o duritate de până la HRC 40° pentru a asigura durata de viață optimă a sculei și performanță de tăiere.
