Freze de înaltă performanță cu 2 flute

Materiale prelucrate	Oțel precălit 40~50HRC				Oțel călit 50~60HRC				Oțel călit 60~68HRC
Raza capului sferic (mm)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	a p (mm)	a e (mm)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	a p (mm)	a e (mm)	Viteza de rotatie (min -1 )	Viteza de avans (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8.0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Adâncimea maximă de tăiere

1. Vă rugăm să utilizați echipamente și dispozitive de înaltă precizie și rigiditate ridicată.
2. Când rigiditatea mașinii-unelte și a instalării piesei de prelucrat este slabă, pot apărea vibrații și sunet anormal. În acest caz, viteza și viteza de avans din tabelul de mai sus ar trebui reduse de la an la an.
3. Vă rugăm să utilizați răcire cu aer sau MQL (cantitate minimă de răcire cu ceață de ulei).
4. Se recomandă utilizarea frezării secvenţiale pentru frezarea laterală.
5. Minimizați lungimea suspensiei sculei cât mai mult posibil, fără interferențe.

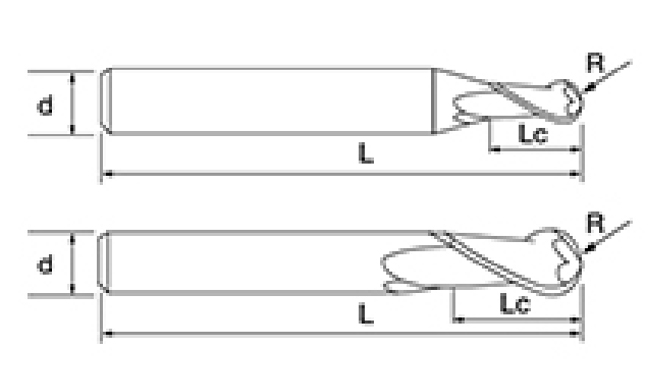

Seria de freze de înaltă performanță cu 2 caneluri NNH-2B este disponibilă într-o varietate de specificații, variind de la 1 mm la 20 mm în diametru. Această flexibilitate permite utilizatorilor să aleagă cea mai potrivită unealtă pentru cerințele lor de prelucrare, fie pentru gravare fină, fie pentru frezarea adânci. Fiecare variantă este atent optimizată cu lungimea canelului și dimensiunile generale pentru a asigura precizie și eficiență într-o varietate de aplicații.

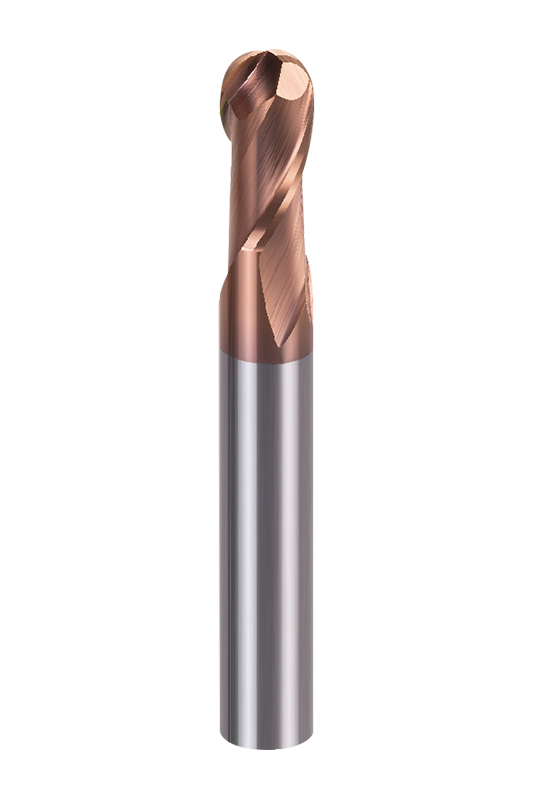

Proiectată cu o geometrie cu vârf sferic, această freză cu cap oferă o tranziție mai lină în prelucrarea suprafețelor 3D în comparație cu frezele cu vârf plat. Această formă ajută la reducerea rezistenței la tăiere și la îmbunătățirea stabilității sculei. Unghiul de helix de 30° îmbunătățește evacuarea așchiilor minimizând în același timp vibrațiile, asigurând o performanță stabilă de prelucrare. În plus, structura cu 2 caneluri permite o mai bună îndepărtare a așchiilor în prelucrarea de mare viteză, făcându-l ideal pentru îndepărtarea eficientă a materialului.

Acest produs folosește tehnologia avansată de acoperire AlTiSiN, asociată cu un substrat cu particule ultrafine (0,4 μm). Acest lucru îmbunătățește semnificativ rezistența la uzură și la căldură, permițând sculei să mențină performanța chiar și în aplicațiile de prelucrare cu duritate ridicată. Frezele NNH-2B sunt fabricate din carbură de înaltă duritate și sunt șlefuite cu precizie pentru a obține muchii de tăiere ascuțite, care pot reduce forțele de tăiere și pot îmbunătăți precizia de prelucrare.

Seria NNH-2B este potrivită pentru o gamă largă de materiale și funcționează bine în aplicații de mare viteză și duritate mare. Funcționează foarte bine la prelucrarea oțelului călit, oțelului pentru scule, oțelului inoxidabil până la 55HRC. În plus, este, de asemenea, foarte eficient în prelucrarea de precizie a metalelor neferoase, cum ar fi aliajele de cupru.
