Freze circulare din oțel inoxidabil cu 4 caneluri

Materiale prelucrate	Fontă, oțel carbon, oțel aliat ~30HRC		Oțel inoxidabil		Oțel precălit, oțel călit și călit ~40HRC		Oțel precălit, oțel călit și călit ~50HRC		Oțel călit ~55HRC
Diametrul (mm)	Viteza de rotatie (min⁻¹)	Viteza de avans (mm/min)	Viteza de rotatie (min⁻¹)	Viteza de avans (mm/min)	Viteza de rotatie (min⁻¹)	Viteza de avans (mm/min)	Viteza de rotatie (min⁻¹)	Viteza de avans (mm/min)	Viteza de rotatie (min⁻¹)	Viteza de avans (mm/min)
3	15900	1460	8500	215	13270	1140	10600	755	7430	430
4	11900	1510	6370	225	9950	1160	8000	770	570	440
5	9500	1620	5060	225	7960	1210	6400	810	4460	465
6	7900	1590	4250	250	6630	1235	5300	825	3710	465
8	5900	1590	3180	250	4970	1220	4000	815	2785	485
10	4700	157	2550	250	3980	1210	3200	810	2230	450
12	4000	1570	2120	250	3310	1210	2650	810	1855	450
14	3400	1460	1820	215	2840	1130	2300	755	1590	430
16	3000	1460	1590	215	2480	1130	2000	755	1390	430
18	2600	1440	1410	190	2210	1115	1800	740	1240	420
20	2400	1440	1270	190	1990	1115	1600	740	1115	420

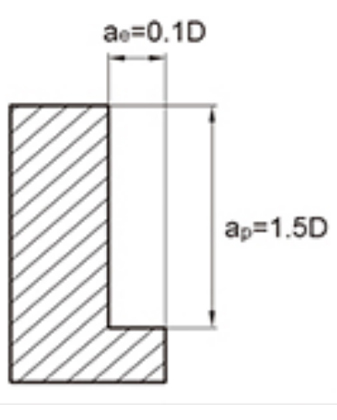

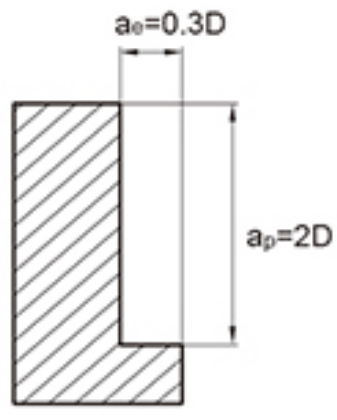

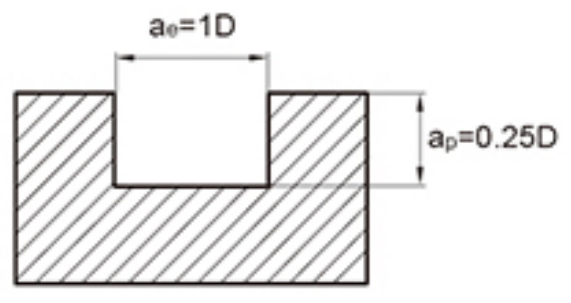

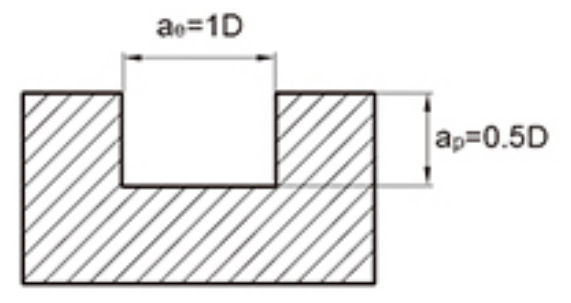

Adâncimea maximă de tăiere

1. Tabelul de mai sus prezintă valorile standard pentru prelucrarea cu frezare laterală. Când tăiați canelurile cu unealta, viteza ar trebui să fie de 60% până la 80% din tabelul de mai sus, iar viteza de avans ar trebui să se bazeze pe 50% până la 70% ca standard.
2. Vă rugăm să utilizați mașini-unelte de înaltă precizie și suporturi pentru scule.
3. Vă rugăm să utilizați lichid de răcire cu aer sau de tăiere, care este mai puțin probabil să producă fum.
4. Se recomandă utilizarea frezării secvenţiale pentru frezarea laterală.
5. Când instalarea mașinilor-unelte și a pieselor de prelucrat este slabă, pot apărea vibrații și sunete anormale. În acest caz, viteza și viteza de avans din tabelul de mai sus ar trebui reduse de la an la an.
6. Minimizați pe cât posibil depășirea sculei fără interferențe.

Frezele din oțel inoxidabil cu freza circulară cu pas inegal cu 4 caneluri au un design cu pas inegal al dinților, optimizând distribuția forței de tăiere, reducând efectiv vibrațiile de tăiere și îmbunătățind stabilitatea prelucrarii. Acest design este deosebit de potrivit pentru materiale greu de prelucrat, asigurând o durată de viață mai lungă a sculei, sporind în același timp calitatea suprafeței prelucrate.

Dispozitivul de tăiere este fabricat folosind o tehnologie de șlefuire de înaltă precizie și un material anti-chipping selectat cu o rezistență ridicată de 0,5 μm, asociat cu cea mai recentă tehnologie de acoperire specifică oțelului inoxidabil pentru a reduce și mai mult rezistența la tăiere. Unghiul spiral optimizat de 38°-41° ajută la reducerea căldurii de tăiere, îmbunătățește eficiența de îndepărtare a așchiilor și asigură o prelucrare mai lină.

Potrivit pentru prelucrarea unei game largi de materiale, inclusiv fontă (S50C/HT250/Q235), oțeluri aliate (P20/H13/D2), oțeluri pentru scule, oțeluri călite și călite (NAK80/718H/FDAC), oțeluri tratate termic (SKD61/1.2343ESR), oțeluri inoxidabile (SKD61/1.2343ESR) și US6341/ESR, și US6341 Aliaje de titan (Ti-6Al-4V), are performanțe excelente într-un interval de duritate de la 22HRC la 55HRC.

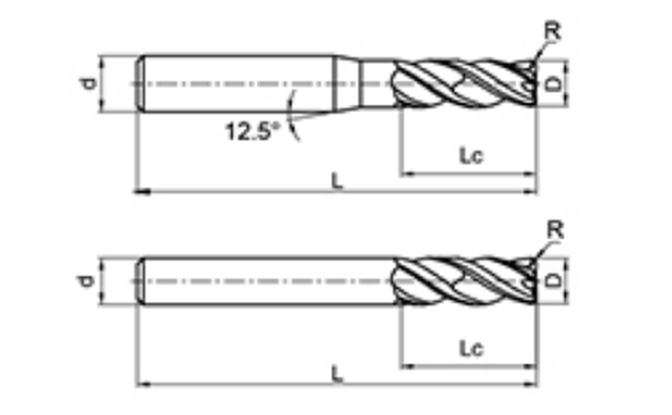

Este disponibilă o gamă largă de specificații, cu diametre ale frezei variind de la 4 mm la 20 mm și cu raze opționale ale arcului de la 0,2 mm la 3 mm, satisfăcând diferite nevoi de prelucrare. Cu diverse opțiuni pentru lungimea frezei, diametrul tijei și lungimea totală, modelele sunt diverse și pot fi combinate în mod flexibil pentru a îndeplini diverse scenarii de prelucrare de precizie.
